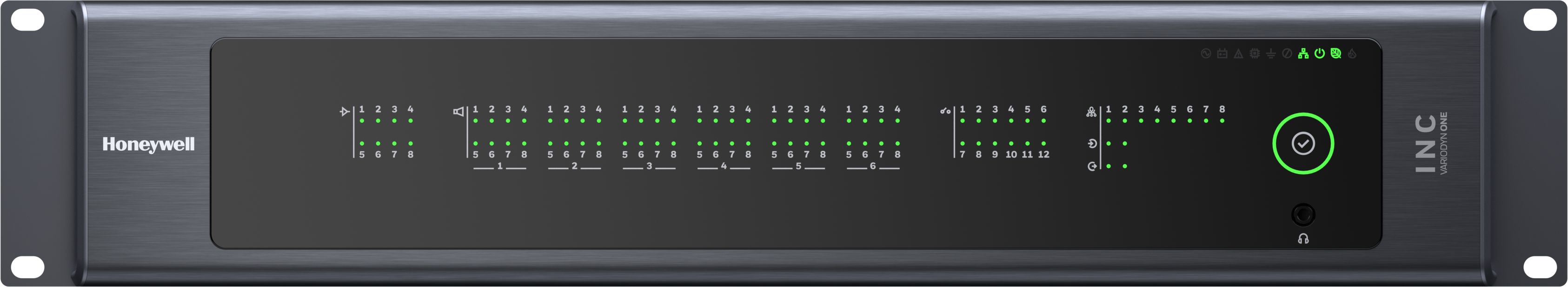

Wzmacniacz 8XDPS2000B z regulacją mocy, 8 kanałów, wbud. zasilacz EN54-4, 2000W

585036

Approval: EN 54-4 / EN 54-16

8XDPS2000B to 8‑kanałowy wzmacniacz z technologią współdzielenia mocy oraz wbudowaną ładowarką akumulatorów. Dostarcza łączną moc 2000 W. Każdy kanał może dostarczyć 500 W / 100 V. Urządzenie wyposażono w konfigurowalną, zintegrowaną ładowarkę akumulatorów do ładowania akumulatorów 24 V o pojemności do 150 Ah, zapewniając zasilanie awaryjne w przypadku zaniku zasilania sieciowego.


  • 8‑kanałowy wzmacniacz Direct‑Drive
  • Technologia współdzielenia mocy (Power Sharing)
  • Wysokowydajny wzmacniacz klasy D
  • Dostarcza maksymalną możliwą moc w warunkach przeciążenia lub przesterowania
  • Rozbudowany system samomonitorowania i kontroli
  • Zabezpieczenie przed przeciążeniem i zwarciem okablowania
  • Zabezpieczenie przed przegrzaniem
  • Zarządzanie temperaturą z wykorzystaniem wentylatora o zmiennej prędkości
  • Pełna konfiguracja, sterowanie, raportowanie statusu i diagnostyka przez magistralę CAN za pomocą modułu sterującego systemu VARIODYN® ONE INC
  • Ładowarka akumulatorów zaprojektowana zgodnie z EN54 Część 4, zdolna do ładowania zestawów akumulatorów do 150 Ah
  • Zabezpieczone wyjście zasilania DC 24 V

Napięcie sieciowe 230V AC, 50-60 Hz, ±10%
Pojemność i typ baterii
Akumulator zaworowo regulowany, ołowiowo‑kwasowy: min. 65 Ah (konfiguracja fabryczna), 105Ah, maks. 150Ah
Zakres napięcia pracy baterii
21.5-28.5V DC
Limit prądu ładowarki akumulatorów
Konfigurowalny w zależności od pojemności baterii, maks. 10 A
Impedancja źródła baterii
maks. 0.10 Ω
Uruchomienie ładowarki akumulatorów
Minimalne napięcie baterii: 15V DC
Zabezpieczenie przed głębokim rozładowaniem akumulatora
20V DC
Współczynnik kompensacji temperaturowej ładowarki
24 mV/°C, 36 mV/°C (ustawienie fabryczne), 48 mV/°C
Tryby pracy
Channel Enable (kanał włączony) / Channel Disable (kanał wyłączony) / Power Saving Mode (tryb oszczędzania energii)
Moc wyjściowa EN54‑16 (przy zasilaniu z sieci)
Maks. 500 W / 100 V na kanał
Napięcie wyjściowe
100 V przy sygnale wejściowym 0 dBu
Zniekształcenia przy -3 dB od mocy znamionowej (obciążenie rezystancyjne)
< 0,06% THD przy 1 kHz (sinus)
Stosunek sygnału do szumu przy mocy znamionowej
87 dB (A‑ważone)
Charakterystyka częstotliwościowa przy mocy znamionowej
20 Hz < -1.0 dB; 22 kHz < - 2.0 dB
Przesterowanie wejścia (clipping)
= +20 dBu
Impedancja wejściowa (zrównoważona)
>20 kΩ
Technologia
Wzmacniacz klasy D, Direct Drive
Sprawność przy maksymalnym obciążeniu
≥ 78% (typowo, przy zasilaniu z sieci)
Zewnętrzne wyjście zasilania DC
24 V DC (18–28,5 V DC) / maks. 3 A, z elektronicznym zabezpieczeniem przeciw przeciążeniu i zwarciu
Temperatura otoczenia (praca)
-5 °C do +55 °C
Temperatura przechowywania
-10 °C do +55 °C
Wilgotność względna
Do 93% (bez kondensacji)
Kierunek przepływu powietrza
Od tyłu do przodu urządzenia
Materiał obudowy
Metal
Kolor RAL 810-M (obudowa)
Masa 12.0 kg
Wymiary (szer. × wys. × gł.)
441 x 88 x 401 mm (2 HU)
Approval / norma EN 54-16 oraz EN54-4 (ładowarka akumulatorów)

585301 – Kabel wyjściowy wzmacniacza, 8‑kanałowy
585302 – Kabel wyjściowy wzmacniacza, 4‑kanałowy
585303 – Kabel wyjściowy wzmacniacza, 2‑kanałowy
585304 – Kabel wyjściowy wzmacniacza, 1‑kanałowy
585305 – Kabel zapasowy (backup) wzmacniacza – 1 kanał, 0,5 m
585306 – Kabel zapasowy (backup) wzmacniacza – 2‑kanałowy
585307 – Kabel zapasowy (backup) wzmacniacza – 4‑kanałowy
585305.01 – Kabel zapasowy (backup) wzmacniacza – 1 kanał, 2 m
