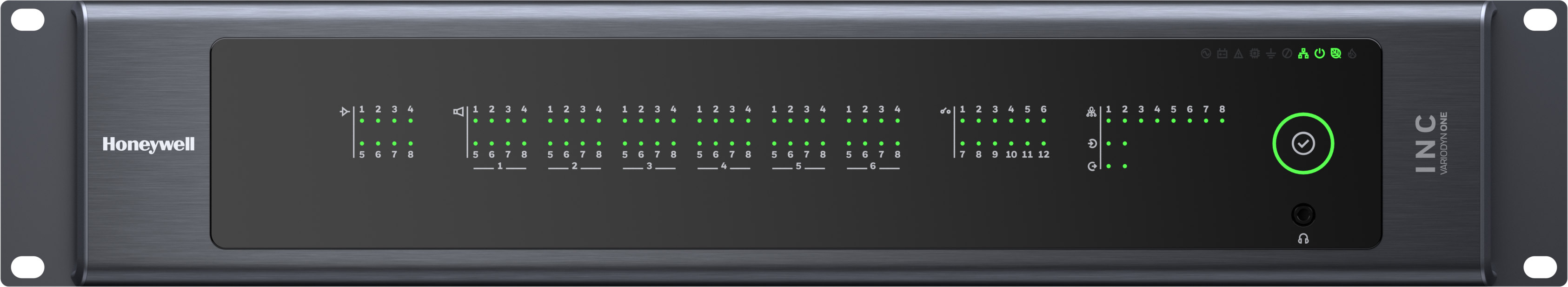

Wzmacniacz 8XDPS1200B z regulacją mocy, 8 kanałów, wbud. zasilacz EN54-4, 1200W

585035

Approval: EN 54-4 / EN 54-16

8XDPS1200B to 8‑kanałowy wzmacniacz z technologią współdzielenia mocy oraz wbudowaną ładowarką akumulatorów. Urządzenie zapewnia łączną moc wyjściową 1200 W, przy czym każdy kanał może dostarczyć 500 W / 100 V. Jednostka została wyposażona w konfigurowalną, zintegrowaną ładowarkę akumulatorów, przeznaczoną do ładowania baterii 24 V o pojemności do 150 Ah, zapewniającą zasilanie rezerwowe w przypadku zaniku napięcia sieciowego.


• 8‑kanałowy wzmacniacz w technologii Direct‑Drive
• Technologia współdzielenia mocy (Power Sharing)
• Wysokosprawny wzmacniacz klasy D
• Dostarcza maksymalną możliwą moc w warunkach przeciążenia lub przesterowania
• Rozbudowane funkcje samomonitorowania i kontroli pracy
• Zabezpieczenie przed przeciążeniem oraz zwarciem okablowania
• Zabezpieczenie przed przegrzaniem
• Zarządzanie temperaturą z chłodzeniem wspomaganym wentylatorem o zmiennej prędkości
• Pełna konfiguracja, sterowanie, raportowanie stanu oraz diagnostyka za pośrednictwem magistrali CAN, realizowane przez moduł sterujący systemu VARIODYN® ONE INC
• Ładowarka akumulatorów zaprojektowana zgodnie z normą EN 54‑4, umożliwiająca ładowanie zestawów akumulatorów o pojemności do 150 Ah
• Zabezpieczone wyjście zasilania DC 24 V

Napięcie sieciowe
115 - 230 V AC, 50 - 60 Hz, ±10%
Pojemność i typ akumulatorów
Akumulatory kwasowo‑ołowiowe VRLA (szczelne): min. 65 Ah (konfiguracja fabryczna), 105 Ah, max. 150 Ah
Zakres napięcia pracy akumulatorów
21.5 - 28.5V DC
Ograniczenie prądu ładowarki akumulatorów
Konfigurowalne w zależności od pojemności akumulatorów, max. 10 A
Impedancja źródła akumulatorów
Max. 0,10 Ω
Napięcie startowe ładowarki akumulatorów
Min. 15 V DC napięcia akumulatora
Zabezpieczenie przed zbyt niskim napięciem akumulatorów (odcięcie)
20 V DC
Współczynnik kompensacji temperaturowej ładowarki
24 mV/°C, 36 mV/°C (konfiguracja fabryczna), 48 mV/°C
Tryby pracy
Włączenie kanału / Wyłączenie kanału / Tryb oszczędzania energii
Moc wyjściowa EN 54‑16 (zasilanie sieciowe)
Max. 500 W / 100 V na kanał
(350 W / 70 V lub 125 W / 25 V)
Moc wyjściowa EN 54‑16 (zasilanie akumulatorowe)
Max. 500 W / 100 V na kanał
(350 W / 70 V lub 125 W / 25 V)
Napięcie wyjściowe
100 V (konfiguracja fabryczna), 70 V lub 25 V przy wejściu 0 dBu
Zniekształcenia przy –3 dB względem mocy znamionowej (obciążenie rezystancyjne)
< 0,06% THD przy sygnale sinusoidalnym 1 kHz
Stosunek sygnału do szumu przy mocy znamionowej
87 dB (ważony A)
Separacja kanałów
>70 dB
Charakterystyka częstotliwościowa przy mocy znamionowej
20 Hz < -1.0 dB; 22 kHz < - 2.0 dB
Impedancja wejściowa (symetryczna)
>20 kΩ
Przesterowanie wejścia
= +20 dBu
Technologia Klasa D, Direct Drive
Sprawność przy maksymalnym obciążeniu ≥ 77% typowo (zasilanie sieciowe)
Zewnętrzne wyjście zasilania DC 24 V DC (18 V DC – 28,5 V DC) / max. 3 A, elektronicznie zabezpieczone przed przeciążeniem i zwarciem
Temperatura pracy -5 °C do +55 °C
Temperatura przechowywania -10 °C do +55 °C
Wilgotność względna Do 93 % (bez kondensacji)
Kierunek przepływu powietrza Od tyłu do przodu urządzenia
Obudowa Metalowa
Kolor RAL 810-M (Obudowa)
Masa 12.0 kg
Wymiary (szer. × wys. × gł.) 441 x 88 x 401 mm (2 HU)
Normy EN 54-16 oraz EN54-4 (ładowarka akumulatorów)

585301 Przewód wyjściowy wzmacniacza – 8 kanałów
585302 Przewód wyjściowy wzmacniacza – 4 kanały
585303 Przewód wyjściowy wzmacniacza – 2 kanały
585304 Przewód wyjściowy wzmacniacza – 1 kanał
585305 Przewód zapasowy wzmacniacza – 1 kanał, 0,5 m
585306 Przewód zapasowy wzmacniacza – 2 kanały
585307 Przewód zapasowy wzmacniacza – 4 kanały
585305.01 Przewód zapasowy wzmacniacza – 1 kanał, 2 m
