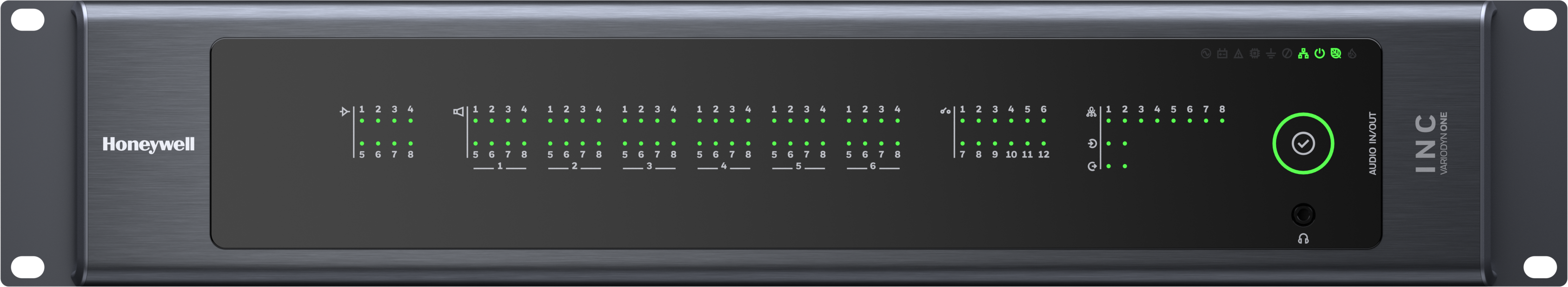

INC-A G2 (Intelligent Network Controller z modułem wejść/wyjść audio)

585000.33

Approval: EN 54-16

Kontroler INC-G2 (Intelligent Network Controller - generation 2) to ulepszony kontroler dźwiękowego systemu ostrzegawczego VARIODYN® ONE drugiej generacji. Odpowiada za zarządzanie i monitorowanie wszystkich kluczowych elementów systemu, w tym wzmacniaczy mocy, linii głośnikowych, stacji mikrofonowych itd.

INC-A G2 to inteligentny kontroler sieciowy z modułem wejścia/wyjścia audio (6 wejść/wyjść), 4 przekaźnikami 1A i 10 portami GPiO.

• Obsługuje od 8 do 48 linii głośnikowych na kontroler (możliwość rozszerzenia przy użyciu modułów linii głośnikowych)
• Wbudowany tryb matrycy przekaźnikowej
• Obsługuje do 8 kanałów wzmacniacza
• Obsługuje jednocześnie 8 wyjść audio na kontroler
• Wbudowana 8-godzinna pamięć audio
• Intuicyjny interfejs LED pozwalający na łatwiejsze zrozumienie stanu systemu
Główne zasilanie AC 115 V - 230 V (-15% … +10%), 50 … 60 Hz
Zasilanie awaryjne 21.5 V - 28.8 V DC
Częstotliwość próbkowania 48 kHz, 24 bit
Szyfrowanie VARIODYN® ONE ADPCM
Pamięć audio 1.5 GB
Wilgotność względna <95%, bez kondensacji
Temperatura robocza -5 °C … +55 °C
Temperatura przechowywania -40 °C … +70 °C
Wymiary (Szer. x wys. x gł.) 483 x 88 x 415 mm
Waga
Ok. 12.45 kg

Interfejs połączeń
Złącza wejściowe

Maks. napięcie wejściowe
24 V DC
Napięcie wejściowe w stanie niskim (logiczne 0)
> 8.5 V DC @ 5.6 kΩ
Napięcie wejściowe w stanie wysokim (logiczne 1)
< 7.5 V DC @ 4.5 kΩ
Rezystancja wejściowa 10 kΩ


Złącza wyjściowe

Maks. napięcie zewnętrzne
24 V DC
Prąd obciążenia na wyjściu Maks. 50 mA
Zabezpieczenie przeciwprzepięciowe V 1s

Pomocnicze wejścia/wyjścia audio

Kanały wejść audio 6
Typ wejścia Symetryczne i izolowane do ziemi
Znamionowy poziom wejścia - Mikrofon: -51 dBu
- Linia: 0 dBu … +6 dBu
Pasmo przenoszenia - Mikrofon: 100 Hz … 8 kHz at ± 6 dB
- Linia: 20 Hz … 20 kHz, ±3 dB
THD
< 0.05% at 1 kHz
SNR
- Mikrofon: > 65 dB, korekcja A
- Linia: > 95 dB, korekcja A
Impedancja wejściowa 200 Ω
Kanały wyjść audio 6
Znamionowy poziom wyjść 0 dBu
Pasmo przenoszenia 20 Hz … 20 kHz, ±3dB
THD
< 0.05% at 1 kHz
Maks. współczynnik zniekształceń
1% w zakresie częstotliwości
SNR
> 85 dB korekcja A
Impedancja wyjściowa 200 Ω

585020 - Moduł 8 linii głośnikowych
585301 - Kabel 100V połączeniowy INC - 8 kanałów wzmacniacza - INC
585302 - Kabel 100V połączeniowy INC - 4 kanały wzmacniacza - INC
585303 - Kabel 100V połączeniowy INC - 2 kanały wzmacniacza - INC
585304 - Kabel 100V połączeniowy INC - 1 kanał wzmacniacza - INC
583491A - Kabel krosowy Cat5, 0.5m (zielony)
585308 - Kabel sygnałowy dla kontrolera INC - 12 wejść/wyjść
