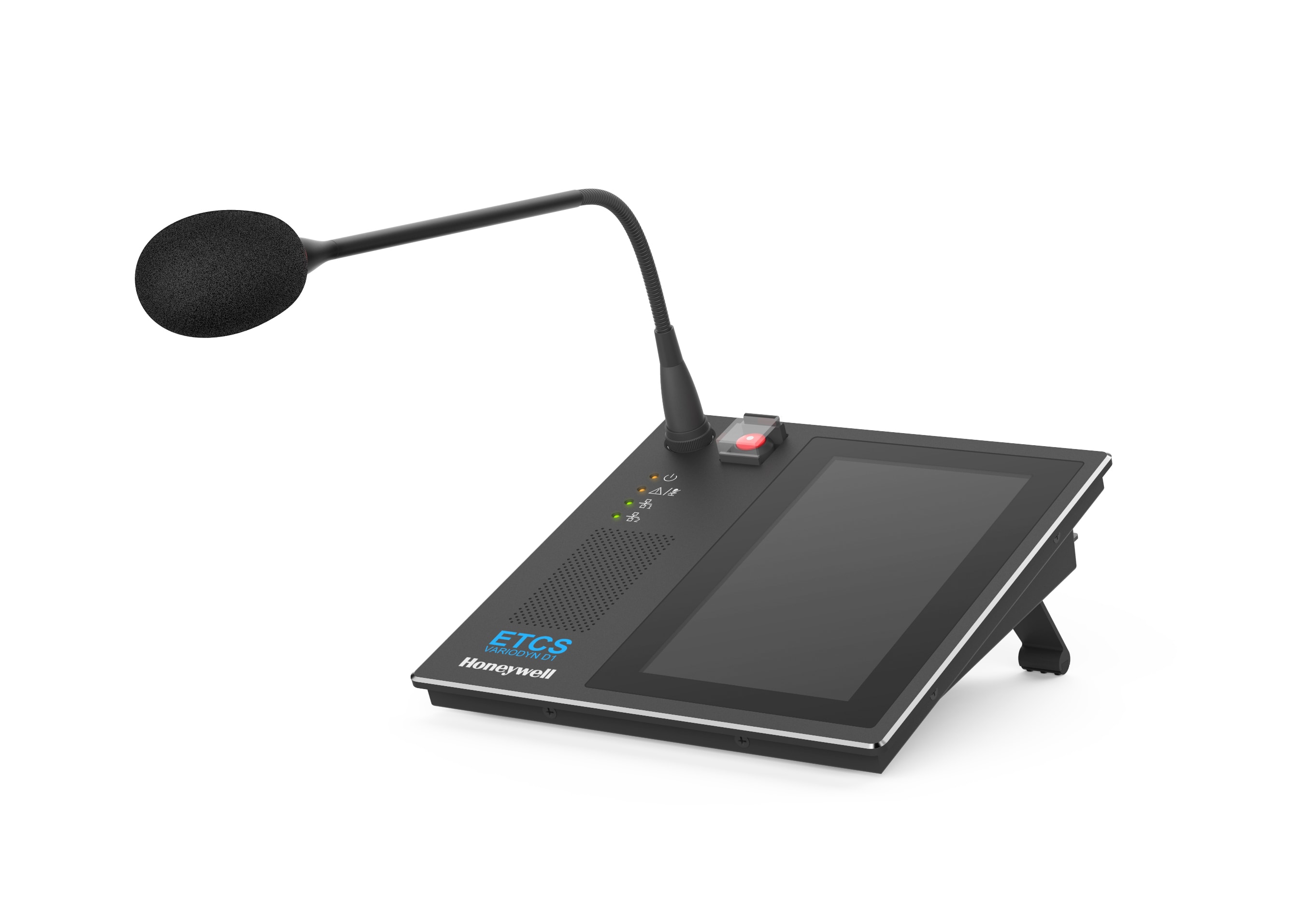

ETCS - Ethernet Touch Call Station

583527

Produkt zgodny z EN 54-16

Do obsługi i wyświetlania informacji ETCS wykorzystuje przyjazny interfejs użytkownika w formie 7 calowowego ekranu dotykowego. 4 dwukolorowe LEDy wskazują status urządzenia w tym awarię mikrofonu, systemu i połączeń dwóch przewodów. Czerwony przycisk z osłoną może zostać skonfigurowany do obsługi komunikatów ewakuacyjnych. Mikrofon typu gęsia szyjka jest wymienny a poprawność jego działania jest sprawdzana przez stację. Głośnik może być wykorzystywany zarówno do lokalnego odsłuchu nagrań jak również jako intercom do komunikacji między stacjami.

ETCS jest przygotowany do redundantnego połączenia z siecią Ethernet. Może być zasilany z urządzenia PoE przez kabel Ethernet lub z lokalnego zasilacza. Wejście USB pozwala w łatwy sposób podłączyć nośnik pamięci i odtwarzać pliki dźwiękowe. ETCS zapewnia zewnętrzne wejście i wyjście audio do którego można podłączyć takie urządzenia jak na przykład odtwarzacze CD. W razie potrzeby istnieje możliwość podłączenia do trzech klawiatur z zestawem przycisków (DKM plus, 583526).

Stacja ETCS może stale nadzorować działanie mikrofonu i przewodów. Sama też może być monitorowana i konfigurowana zdalnie przez sieć. Stacja zapewnia wsparcie dla wielu języków, między którymi można się przełączać bez potrzeby wyłączania urządzeni. Możliwe jest także szybkie odtwarzanie ostatnio nadawanych komunikatów. Dostępne są trzy rodzaje uprawnień użytkowników, pozwalające określić różne poziomy dostępu do urządzenia. W pamięci można zapisać do 27 godzin nagrań audio. Dwie ikony wskazują czy aktywowany został jakiś komunikat lub czy wystąpiła awaria systemu. Aktywna lista komunikatów, lista awarii systemu i ostatnio nadawane komunikaty są łatwo dostępne z każdego miejsca interfejsu.

ETCS wspiera komunikaty wyzwalane ręcznie jak i wcześniej zdefiniowane oraz komunikaty zaplanowane w harmonogramie. Dla rozgłaszania ręcznego, po wybraniu strefy i/lub grupy docelowej, można wybrać spośród czterech różnych źródeł audio: wejście USB, pamięć wewnętrzna, wejście sieciowe i komunikat nadawany ręcznie Dla predefiniowanych komunikatów, po ich aktywacji, nagranie zostanie bezpośrednio odtworzone w wybranych obszarach/grupach, które zostały uprzednio skonfigurowane. W trakcie odtwarzania komunikatu można regulować jego głośność. Dla komunikatów ustalonych w harmonogramie, po konfiguracji parametrów, komunikat będzie automatycznie emitowany o określonym czasie.

  • Przyjazny interfejs użytkownika z 7 calowym ekranem dotykowym
  • 4 dwukolorowe LEDy do sygnalizacji statusu
  • Czerwony przycisk z osłoną do komunikatów ewakuacyjnych
  • Wymienny pojemnoścowy, jednokierunkowy mikrofon typu gęsia szyjka
  • Głośnik do lokalnego odsłuchu i funkcji intercomu między stacjami (seria ETCS i DCS)
  • Redundancja podłączenia zapewniająca wysokie bezpieczeństwo
  • Zasilanie przez PoE lub zewnętrzny zasilacz
  • Odtwarzanie plików dźwiękowych z nośnika USB
  • Dodatkowe wejścia/wyjścia dla urządzeń audio
  • Możliwość dołączenia do 3 modułów (DKM plus) po 18 przycisków i 18 LEDów każdy
  • Stałe monitorowanie mikrofonu i przewodów
  • Zdalny nadzór i konfiguracja przez sieć
  • Wsparcie wielojęzykowego wyświetlania
  • Trzy rodzaje uprawnień użytkowników
  • Pamięć do 27 godzin dźwięku lub mowy
  • Łatwy dostęp do listy aktywnych komunikatów, listy awarii i listy ostatnio nadanych komunikatów.
  • Wsparcie komunikatów ręcznych oraz predefiniowanych jak i harmonogramu komunikatów
  • Głośność może być regulowana w trakcie odtwarzania komunikatu

Wyjście audio:

Poziom znamionowy
0 dBu +/- 0.5dBu
Pasmo przenoszenia
0 ... 20000 Hz
Audio input:

Poziom znamionowy
0 dBu
Wspólne parametry techniczne:

Typ mikrofonu
Pojemnościowy, jednokierunkowy
Długość szyjki
400 mm
Moc głośnika
2 W
Częstotliwość próbkowania
48 kHz
Pobór mocy
max. 6 W
Temperatura pracy -5 °C … +45 °C
Wilgotność względna
15 % … 95 % (bez kondensacji)
Kolor
Czarny, zbliżony do RAL 9005
Waga
ok. 1,65 kg
Wymiary (szer.× wys.× głęb.)
200 x 49,4 x 200

Deklaracja właściwości użytkowych

  • 583526 Moduł 18 przycisków DKM Plus do stacji ETCS
  • 583396 Switch Ethernet z funkcją PoE

Karty Katalogowe

TypNazwaRozmiar
Stacja mikrofonowa ETCS 583527 Wersja: 02.2019 268 KB
